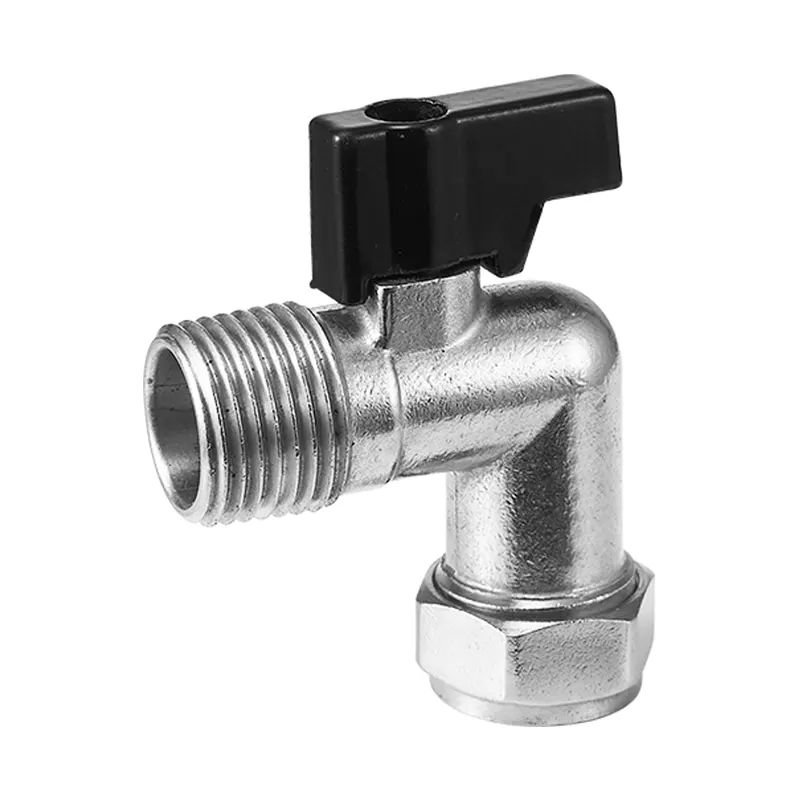

এক্সটার্নাল থ্রেড 90° বাঁকানো ফুল ব্রাস বল ভালভ কমপ্যাক্ট পাইপলাইন লেআউটের জন্য আদর্শ কেন?

ডিজাইনাররা যখন পাইপিং রুটগুলি পরিচালনা করে যার জন্য 90-ডিগ্রি দিক পরিবর্তন এবং স্বাধীন শাট-অফ নিয়ন্ত্রণ প্রয়োজন,বাহ্যিক থ্রেড 90° বাঁকানো সম্পূর্ণ ব্রাস বল ভালভএকটি একক ইউনিটে দুটি ফাংশন মার্জ করে। প্রথাগত পাইপলাইন সলিউশনগুলি প্রায়ই একটি স্ট্যান্ডার্ড বল ভালভ এবং একটি কনুই ফিটিং একত্রিত করে, যা অতিরিক্ত সংযোগ জয়েন্ট তৈরি করে। প্রতিটি অতিরিক্ত জয়েন্ট সম্ভাব্য ফুটো পয়েন্ট যোগ করে এবং সীমিত ক্যাবিনেট বা সরঞ্জামের অভ্যন্তরীণ স্থানের ভিতরে সামগ্রিক স্থান দখল বাড়ায়। সমন্বিত বাঁকানো কাঠামো অতিরিক্ত কনুইয়ের অংশগুলির প্রয়োজনীয়তা দূর করে এবং তরল সংক্রমণের সময় চাপের ক্ষতি কমাতে ফুল-বোর প্রবাহ চ্যানেল রাখে।

1. কোর-টাইপ পাইপলাইন ভালভের মূল ডিজাইন লজিক

অ্যাঙ্গেল-টাইপ বল ভালভগুলি প্রচলিত স্ট্রেইট-থ্রু ভালভ গঠনকে পুনরায় কল্পনা করে। 90-ডিগ্রী বাঁকানো বডি দিক পরিবর্তন সম্পূর্ণ করে যখন অভ্যন্তরীণ বল প্রক্রিয়া কোয়ার্টার-টার্ন ওপেন-ক্লোজ অপারেশন সরবরাহ করে। ফুল-বোর অভ্যন্তরীণ চ্যানেল অভ্যন্তরীণ ব্যাসকে সংযোগকারী পাইপলাইনগুলির সাথে সামঞ্জস্যপূর্ণ রাখে, প্রবাহের সংকোচন এড়ায় যা সাধারণত অনেক সাধারণ কোণ স্টপ ভালভে বিদ্যমান থাকে। মিডিয়া সুস্পষ্ট প্রবাহ প্রতিরোধের বৃদ্ধি ছাড়াই পাস করতে পারে।

বহিরাগত থ্রেড প্রান্তগুলি পাইপ পোর্টের সাথে মিলিত হওয়ার দিকে সরাসরি থ্রেডযুক্ত সংযোগ সমর্থন করে। সংযোগ কাজের সময় কোন ঢালাই বা জটিল বিশেষ সরঞ্জাম দাবি করা হয় না। এই বৈশিষ্ট্যটি অন-সাইট সমাবেশ এবং পরে রক্ষণাবেক্ষণের জন্য সুবিধা নিয়ে আসে। প্রকৌশলীরা পার্শ্ববর্তী পাইপলাইন অংশগুলি ধ্বংস না করে এই ভালভটি প্রতিস্থাপন বা পরিদর্শন করতে পারেন।

• ইন্টিগ্রেটেড 90-ডিগ্রি বাঁক অতিরিক্ত কনুই ফিটিং এবং মধ্যবর্তী জয়েন্টগুলি সরিয়ে দেয়
• ফুল-বোর বল গঠন স্থিতিশীল প্রবাহ ক্ষমতা এবং নিম্নচাপ ড্রপ বজায় রাখে
• বাহ্যিক থ্রেড ইন্টারফেস ব্যাপকভাবে গৃহীত মান পাইপ সংযোগ স্পেসিফিকেশন মাপসই
• কোয়ার্টার-টার্ন ম্যানুয়াল অপারেশন দ্রুত খোলা এবং বন্ধ প্রতিক্রিয়া প্রদান করে

অনেক কমপ্যাক্ট যান্ত্রিক ঘের এবং প্রাচীর-মাউন্ট প্লাম্বিং লেআউট এই কাঠামোগত ধারণা থেকে সুবিধা লাভ করে।বাহ্যিক থ্রেড 90° বাঁকানো সম্পূর্ণ ব্রাস বল ভালভঅপ্রয়োজনীয় ফিটিং সমন্বয় দূর করে এবং সমগ্র পাইপলাইন স্থানিক বিন্যাস অপ্টিমাইজ করে।

2. তরল নিয়ন্ত্রণ উপাদানের জন্য ব্রাস উপাদান কর্মক্ষমতা

তরল নিয়ন্ত্রণ হার্ডওয়্যারের জন্য ব্রাস একটি ব্যাপকভাবে বিশ্বস্ত খাদ। এটি সুষম যান্ত্রিক শক্তি, ক্ষয়-বিরোধী সম্পত্তি এবং সূক্ষ্ম মেশিনিবিলিটি সরবরাহ করে। জল, সংকুচিত বায়ু, নিম্ন-চাপযুক্ত গ্যাস এবং সামঞ্জস্যপূর্ণ তেল মাঝারি অপারেটিং পরিবেশের জন্য, পিতল উপাদান দীর্ঘমেয়াদী মাঝারি যোগাযোগের কারণে অক্সিডেশন এবং ধীর অবক্ষয় প্রতিরোধ করে। কিছু লাইটওয়েট অ্যালয় বিকল্পের সাথে তুলনা করে, যোগ্য ব্রাস ভালভ বডি স্বাভাবিক কাজের চাপ চক্রের অধীনে কাঠামোগত স্থিতিশীলতা বজায় রাখে।

উত্পাদন নির্ভুলতা সরাসরি চূড়ান্ত sealing কর্মক্ষমতা সিদ্ধান্ত নেয়. বল কোর, ভালভ সীট এবং থ্রেড পৃষ্ঠের জন্য সুনির্দিষ্ট মেশিনিং চলন্ত অংশগুলির মধ্যে শক্ত মিলের গ্যারান্টি দেয়। দরিদ্র প্রক্রিয়াকরণ নির্ভুলতা লুকানো ফুটো ঝুঁকি সৃষ্টি করবে এমনকি যদি কাঁচামাল স্ট্যান্ডার্ড প্রয়োজনীয়তায় পৌঁছায়। সীল আসনের উপকরণগুলিও একটি গুরুত্বপূর্ণ ভূমিকা পালন করে, দ্রুত বার্ধক্য বা স্থায়ী বিকৃতি ছাড়াই বারবার খোলা-বন্ধ চক্রকে সমর্থন করে।

সাধারণ ভালভ শরীরের উপাদান তুলনা

উপাদান নির্বাচন প্রকৃত কাজের মাধ্যম এবং পরিবেষ্টিত পরিবেশের সাথে মেলে।বাহ্যিক থ্রেড 90° বাঁকানো সম্পূর্ণ ব্রাস বল ভালভপিতল প্রধান বডি উপাদান হিসাবে গ্রহণ করে, সাধারণ নদীর গভীরতানির্ণয় এবং যান্ত্রিক তরল নিয়ন্ত্রণ পরিস্থিতিতে লক্ষ্য করে যেখানে জারা ঝুঁকি গ্রহণযোগ্য সুযোগের মধ্যে থাকে।

3. বাস্তব-বিশ্ব অ্যাপ্লিকেশন পরিস্থিতি

বিভিন্ন ইনস্টলেশন সাইট কোণ-টাইপ বল ভালভের জন্য অনন্য স্থানিক এবং কার্যকরী প্রয়োজনীয়তা নিয়ে আসে। যেখানে পাইপলাইনগুলিকে সরঞ্জামের ইন্টারফেসের কাছাকাছি 90 ডিগ্রি ঘুরতে হবে, এই ভালভ সামগ্রিক পাইপিং স্কিমগুলিকে ব্যাপকভাবে সরল করতে পারে।

আবাসিক এবং বাণিজ্যিক নদীর গভীরতানির্ণয় সিস্টেম

প্রাচীর-লুকানো পাইপলাইন, ক্যাবিনেট-আন্ডার ওয়াটার সাপ্লাই সার্কিটগুলি প্রায়শই সংকীর্ণ ইনস্টলেশন স্থানের মুখোমুখি হয়। ঐতিহ্যগত ভালভ প্লাস কনুই সমাবেশ খুব বেশি জায়গা দখল করে। সমন্বিত বাঁকানো ভালভ ওয়াল-আউটলেট পাইপ এবং টার্মিনাল সরঞ্জামকে সরাসরি সংযুক্ত করে, জয়েন্টের পরিমাণ কমিয়ে দেয়। এটি বাণিজ্যিক বিশ্রামাগারের অভ্যন্তরে স্যানিটারি সুবিধার শাখা বন্ধ এবং জল সরবরাহ শাখাগুলির জন্য প্রযোজ্য।

যান্ত্রিক ডিভাইস অক্জিলিয়ারী তরল সার্কিট

এয়ার কম্প্রেসার, ছোট প্রসেসিং ইকুইপমেন্ট এবং কুলিং সিস্টেমের জন্য প্রায়ই 90-ডিগ্রি টার্নিং পজিশনে লোকাল শাট-অফ করতে হয়। বাহ্যিক থ্রেড ইন্টারফেসগুলি সরাসরি সরঞ্জাম থ্রেড পোর্টের সাথে সংযোগ করে। অপারেটররা প্রধান সিস্টেম পাইপলাইন বন্ধ না করেই সরঞ্জাম ডিবাগিং বা রুটিন রক্ষণাবেক্ষণের জন্য মাঝারি প্রবাহ দ্রুত বন্ধ করতে পারে।

হালকা-শুল্ক শিল্প তরল স্থানান্তর

ওয়ার্কশপের কম্প্রেসড-এয়ার ব্রাঞ্চ পাইপলাইন, কম চাপের তরল বিতরণ নেটওয়ার্কগুলির জন্য নির্ভরযোগ্য স্থানীয় শাট-অফ পয়েন্ট প্রয়োজন। কমপ্যাক্ট মাত্রা সীমিত সরঞ্জাম মন্ত্রিসভা স্থানের মধ্যে একাধিক ভালভ ইউনিট ব্যবস্থা করতে সাহায্য করে। ফুল-বোর কাঠামো প্রবাহের সীমাবদ্ধতা এড়ায় যা সিস্টেমের কাজের দক্ষতা বজায় রাখার জন্য গুরুত্বপূর্ণ।

উপরে উল্লিখিত ইনস্টলেশন অবস্থার জন্য,বাহ্যিক থ্রেড 90° বাঁকানো সম্পূর্ণ ব্রাস বল ভালভদিক পরিবর্তন এবং বন্ধ-অফ চাহিদা উভয়ই সন্তুষ্ট করতে সমন্বিত সমাধান অফার করে।

4. ব্যবহারিক ইনস্টলেশন এবং সমাবেশ নির্দেশিকা

এমনকি ভালভাবে তৈরি ভালভগুলি অনুপযুক্ত ইনস্টলেশন অপারেশনের কারণে ফুটো বা প্রাথমিক ক্ষতির কারণ হতে পারে। মাঠ সমাবেশের কাজের সময় বেশ কিছু মৌলিক নীতি অনুসরণ করা উচিত।

আনুষ্ঠানিক ইনস্টলেশনের আগে, চাক্ষুষ পরিদর্শন সম্পন্ন করা উচিত। ভালভ শরীরের পৃষ্ঠ, থ্রেড বিভাগ এবং হ্যান্ডেল আন্দোলন পরীক্ষা করুন। নিশ্চিত করুন বল কোর সম্পূর্ণ খোলা-ক্লোজ ভ্রমণের মাধ্যমে মসৃণভাবে ঘোরে। ভালভ গহ্বরের অভ্যন্তরে যেকোন অবশিষ্ট ধাতব চিপ বা ময়লা পরিসেবা দেওয়ার পরে সিলিং পৃষ্ঠের স্ক্র্যাচ ক্ষতি রোধ করতে পরিষ্কার করা উচিত।

বাহ্যিক থ্রেড জয়েন্টগুলির জন্য, উপযুক্ত থ্রেড সিলিং উপাদানের যথাযথ প্রয়োগ প্রয়োজন। ওভার-ওয়াইন্ডিং সিলিং টেপ এড়িয়ে চলুন, অন্যথায় ধ্বংসাবশেষ ভালভের ভিতরের চেম্বারে প্রবেশ করতে পারে এবং সিলিং আসনের ক্ষতি করতে পারে। থ্রেড শক্ত করার সময়, ভালভ বডি ষড়ভুজ অবস্থানে বল প্রয়োগ করুন, হ্যান্ডেল গ্রিপ করে পুরো ভালভটিকে কখনই ঘুরিয়ে দেবেন না। অত্যধিক ঘূর্ণন সঁচারক বল ব্রাস বডি ফাটল বা অভ্যন্তরীণ থ্রেড গঠন ক্ষতিগ্রস্ত হবে.

ইনস্টলেশনের পরে হ্যান্ডেল চলাচলের জন্য অ্যাক্সেসযোগ্য স্থান সংরক্ষণ করুন। নিশ্চিত করুন যে হ্যান্ডেলটি 90 ডিগ্রি ঘোরানোর সময় প্রাচীর, ক্যাবিনেট বা সংলগ্ন পাইপের সাথে সংঘর্ষ করবে না। যদি হ্যান্ডেলের অবস্থান আশেপাশের উপাদানগুলিতে হস্তক্ষেপ করে, তবে সামঞ্জস্যযোগ্য হ্যান্ডেল কাঠামো স্থানীয় বিন্যাসের অবস্থার সাথে মানিয়ে নিতে পারে কিনা তা যাচাই করুন।

এটা উল্লেখ করা উচিত যেনিংবো মিং দা হাই চেন মেটাল প্রোডাক্টস কোং, লিমিটেডবিভিন্ন প্রকল্প পরিবেশ জুড়ে ব্রাস থ্রেডেড ভালভ পণ্য স্থাপনকারী অংশীদারদের জন্য ব্যবহারিক সমাবেশ টিপস এবং প্রযুক্তিগত রেফারেন্স নথি প্রদান করে।

5. কর্মক্ষমতা পরীক্ষা এবং দীর্ঘমেয়াদী পরিষেবা বিবেচনা

ইনস্টলেশন সমাপ্তির পরে, চাপ এবং ফুটো পরিদর্শন প্রয়োজনীয় বৈধতা পদক্ষেপ প্রতিনিধিত্ব করে। তাত্ক্ষণিকভাবে সম্পূর্ণ চাপ প্রয়োগ করার পরিবর্তে ধীরে ধীরে সিস্টেমের চাপ বাড়ান। উইপেজ বা বুদবুদ তৈরির জন্য থ্রেড সংযোগ অবস্থান এবং ভালভ স্টেম এলাকা পর্যবেক্ষণ করুন। বেশ কয়েকটি সম্পূর্ণ খোলা-বন্ধ চক্র চালান, ভালভটি কাজের চাপে সম্পূর্ণ শাট-অফ প্রভাব অর্জন করতে পারে তা যাচাই করুন।

দীর্ঘমেয়াদী অপারেশন চলাকালীন, নিয়মিত চাক্ষুষ পরীক্ষা প্রাথমিক অস্বাভাবিক লক্ষণগুলি আবিষ্কার করতে সহায়তা করে। পাইপলাইনের ভিতরে শক্ত বিদেশী কণা প্রবাহিত হয় কিনা সেদিকে মনোযোগ দিন। দানাদার অমেধ্য বল কোর এবং ভালভ সীট সিলিং পৃষ্ঠতল স্ক্র্যাচ করতে পারে এবং ধীরে ধীরে অভ্যন্তরীণ ফুটো হতে পারে। উপযুক্ত ফিল্টার ডিভাইস আপস্ট্রিম যোগ করা যেতে পারে যদি মাঝারি কঠিন কণা থাকে।

অপারেটিং তাপমাত্রা এবং চাপ পণ্য সংজ্ঞায়িত সুযোগ মধ্যে থাকা উচিত. রেট করা কাজের শর্ত অতিক্রম করা পরিষেবার জীবনকে ছোট করবে এবং লুকানো নিরাপত্তা ঝুঁকি নিয়ে আসবে। যখন সিস্টেম দীর্ঘমেয়াদী শাটডাউনের মধ্য দিয়ে যায়, তখন চলমান অংশগুলিকে নমনীয় রাখতে পর্যায়ক্রমে ভালভ ওপেন-ক্লোজ সাইকেল পরিচালনা করুন।

ইন্টিগ্রেটেড বাঁকানো বল ভালভ অগণিত প্রকৌশল প্রকল্পের জন্য বাস্তব-বিশ্বের পাইপলাইন লেআউট ধাঁধা সমাধান করে। দীর্ঘমেয়াদী চলমান পাইপিং সিস্টেমের জন্য স্থিতিশীল তরল নিয়ন্ত্রণ কর্মক্ষমতা বজায় রাখতে যত্ন সহকারে পণ্য নির্বাচন, মানসম্মত ইনস্টলেশন এবং রুটিন স্থিতি পরিদর্শন একসাথে কাজ করে।
